各種点検整備機器

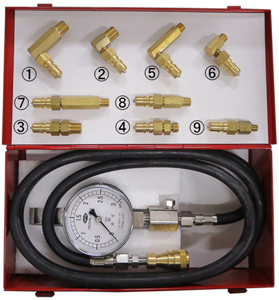

AT-3 |
オートマチックトランスミッション油圧計 |
| メーター径 | 最高目盛 | 最小目盛 | 全長 | ケース | 総重量 |
| φ75mm | 3MPa （約30kgf/c㎡） | 0.1MPa | 2,090mm | メタルケース W290× D165×H70mm | 約2,600g |
オートマチックトランスミッションの各油圧系統を測定することにより圧力漏れの箇所、油圧ピストンの欠陥、スクリーンのつまりなどの異常箇所を探るテスターです。
アダプターとテスターの接続はバルブ付のカプラ式になっているため、必要な全ての部分にアダプターを取り付けた後、順次測定したい箇所にテスターを接続できるため敏速な測定を行えます。
| 付属アダプター | ||
| ① PT1/4 | （Ｌ型、長） | 1ヶ |
| ② PT1/4 | （Ｌ型、短） | 1ヶ |
| ③ PT1/4 | （ストレート） | 1ヶ |
| ④ M12×1.5 | （ストレート） | 1ヶ |
| ⑤ PT1/8 | （Ｌ型、長） | 1ヶ |
| ⑥ PT1/8 | （Ｌ型、短） | 1ヶ |
| ⑦ PT1/8 | （ストレート、長） | 1ヶ |
| ⑧ PT1/8 | （ストレート、短） | 1ヶ |
| ⑨ 5/16-24UNF | （ストレート） | 1ヶ |
※ オプションアダプター各種取り揃えております。

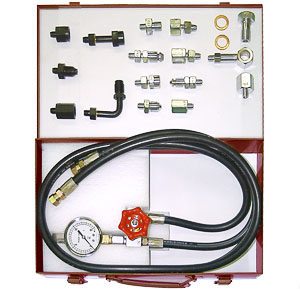

PS-150 |
パワーステアリングプレッシャーゲージ |
油圧式パワーステアリングの油圧測定用テスターです。
付属のアダプターにより多くの車種に対応できます。
| メーター径 | 最高目盛 | 最小目盛 | 全長 | ケース | 総重量 |
| φ60mm | 15MPa （約150kgf/c㎡） | 0.5MPa | 1,660mm | メタルケース W370×D230×H80mm | 約4,100g |
※別途 ヒノ用アダプターもございます。
| ニッサン | トヨタ | イスズ |
 |
 |
 |

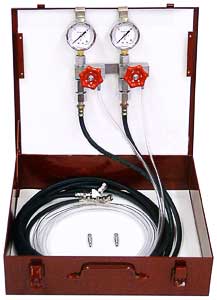

BC-4WD |
ブレーキ油圧テスター |
|
油圧式ブレーキの油圧を２系統同時に測定できます。
|
| メーター径 | 最高目盛 | 最小目盛 | 全長 | 付属品 | ケース | 総重量 |
| φ60mm | 15MPa （約150kgf/c㎡） | 0.5MPa | 3,170mm | アダプター M10×1.0 2ヶ | メタルケース W400×D355×H105mm | 約5,350g |
BT-2・BT-3A・BT-3H・BT-4 |
ブレーキ倍力装置テスター |

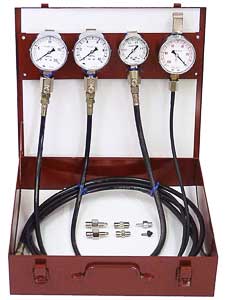

※ 写真はBT-4
車載状態で各種ブレーキ倍力装置の性能試験を行えます。
- 試験能力（BT-4）
- ① 開放の際の気密試験
- ② 油密試験
- ③ 作動開始圧力試験
- ④ 全負荷時の作動気密試験
- ⑤ 真空チェックバルブの気密試験
- ⑥ パワーピストンの気密試験
| テスター | メーター径 | 最高目盛 | 最小目盛 | 全長 |
| 20MPa 圧力計 | φ75mm | 20MPa（約200kgf/c㎡） | 1MPa | 1,540mm |
| 10MPa 圧力計 | φ75mm | 10MPa（約100kgf/c㎡） | 0.5MPa | 1,540mm |
| 1MPa 圧力計 | φ60mm | 1MPa（約10kgf/c㎡） | 0.02MPa | 1,470mm |
| -100KPa 真空計 | φ75mm | 負圧 -100kPa（約75cmHg） | 5kPa | 1,670mm |
| 型式 | BT-2 | BT-3A | BT-3H | BT-4 |
| セット内容 | 20MPa 圧力計 10MPa 圧力計 | 20MPa 圧力計 10MPa 圧力計 1MPa 圧力計 | 20MPa 圧力計 10MPa 圧力計 -100kPa 真空計 | 20MPa 圧力計 10MPa 圧力計 1MPa 圧力計 -100kPa 真空計 |
| 付属品 | アダプター 20MPa用 2ヶ （M10×1.25） ニップル 10MPa用 1ヶ （PT1/8） | アダプター 20MPa用 2ヶ （M10×1.25） ニップル 10MPa用 1ヶ （PT1/8） ニップル 1MPa用 （PT1/8） | アダプター 20MPa用 2ヶ （M10×1.25） ニップル 10MPa用 1ヶ （PT1/8） ニップル 真空計用 1ヶ （PT1/8） 真空計用ゴムアダプター 1ヶ | アダプター 20MPa用 2ヶ （M10×1.25） ニップル 10MPa用 1ヶ （PT1/8） ニップル 1MPa用 1ヶ （PT1/8） ニップル 真空計用 1ヶ （PT1/8） 真空計用ゴムアダプター 1ヶ |
| 摘要 | 油圧測定用 | エアーマスター用 | ハイドロマスター用 | エアーマスター ハイドロマスター用 |
| 総重量 | 約4,300g | 約4,900g | 約4,750g | 約5,530g |
| ケース | メタルケース W400×D355×H105mm | |||
ご要望に応じてセット内容は組替えることが出来ます。

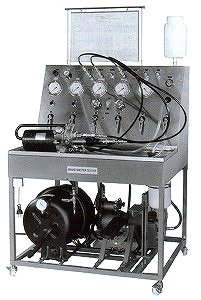

BMT-70 |
ブレーキマスターテスター 【 受注生産 】 |
大型車に搭載されているエアーマスター、エアーブースター、ハイドロマスター等のブレーキ倍力装置をユニット単位で実走行的点検が連続的に行えます。
各項目ごとの連続作動テストが可能でユニットとテスター本体の接続はカプラ方式によるワンタッチ接続のため容易に点検作業ができます。
- ユニット測定項目
- ① 油圧気密
- ② 非作動、開放時の気密テスト
- ③ 作動開始圧テスト
- ④ 全負荷テスト
- ⑤ 全負荷気密テスト
- ⑥ 残圧チェックバルブテスト
- 外観寸法
- 全幅 860 × 奥行 700 × 全高 1,438mm
- 重量
- 約 95 kg

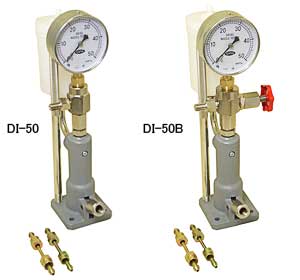

DI-50・DI-50B |
ノズルテスター |
ディーゼルエンジン用噴射ノズルの噴射開弁圧の測定、油密テスト、噴射角度、霧化状態の目視点検により点検調整を行う為のテスターです。
DI-50BはDI-50のバルブ付になります。
噴射状態の目視点検や噴射ノズルの取り外しの際バルブを締める事によりメーターへの圧力伝達を断ち、メーターを保護します。
| 型式 | メーター径 | 最高目盛 | 最小目盛 | 加圧能力 | 付属品 | 総重量 |
| DI-50 | φ100mm | 50MPa （約500kgf/c㎡） | 1MPa | 50MPa | アダプターパイプ No.1 アダプターパイプ No.4 | 約6,000g |
| DI-50B | 約6,500g |

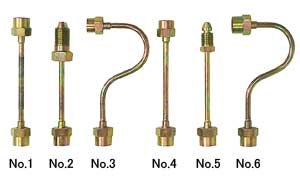

ノズルテスター用アダプターパイプ表
| No. | 適応メーカー（参考） | ネジサイズ / シールタイプ | 備考 |
| No.1 | イスズ | メスネジM14×1.5 / オスシール | 標準付属品 |
| No.2 | 日産ディーゼル | オスネジ M16×1.5 / オスシール | オプション品 |
| No.3 | イスズ トヨタ ダイハツ 三菱 | メスネジ M12×1.5 / オスシール | オプション品 |
| No.4 | トヨタ ヒノ マツダ 三菱 クボタ | メスネジ M12×1.5 / オスシール | 標準付属品 |
| No.5 | ヤンマー コマツ | オスネジ M14×1.5 / オスシール | オプション品 |
| No.6 | ヤンマー | メスネジ M14×1.5 / オスシール | オプション品 |
※ 適応メーカーは参考です。 必ずネジサイズ、シール面タイプを確認して下さい。

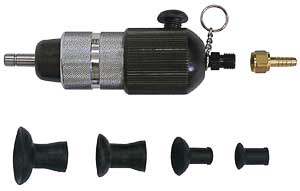

VR-1 |
エアーバルブラッパー |
バルブの擦り合わせ作業をコンプレッサーのエアー圧を利用することで能率的に行えます。
エアー圧を調整することで必要な上下運動を得られますので小型から大型のバルブまで幅広くご使用になれます。
| 使用空気圧 | 外寸 | 本体重量 | 付属品 | 総重量 |
| 0.4～0.8MPa （約4～8kgf/c㎡） | 225×φ80mm | 約1,200g | ホースジョイント 吸着ゴム φ45mm 吸着ゴム φ35mm 吸着ゴム φ30mm 吸着ゴム φ20mm | 約1,600g |
☆ オプション 吸着ゴム φ16mm

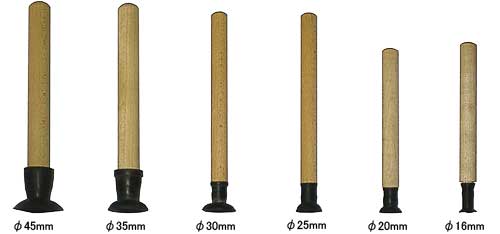

ハンドバルブラッパー
